القطع بالليزر
أنظمة ليزر ثاني أكسيد الكربون والألياف لحواف خالية من الشفرات ودقة أبعاد ±0.05 مم على الفولاذ والألمنيوم والنحاس.

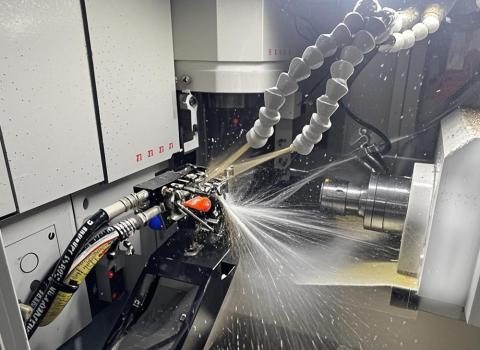

تستخدم الماكينات الدقيقة آلات التحكم العددي الحاسوبي (CNC) لقطع وطحن وحفر المعادن أو المواد غير المعدنية. يتيح إنتاج أسطح معقدة وأجزاء عالية الدقة بدرجة عالية من الأتمتة والدقة والكفاءة.
1المجموعة

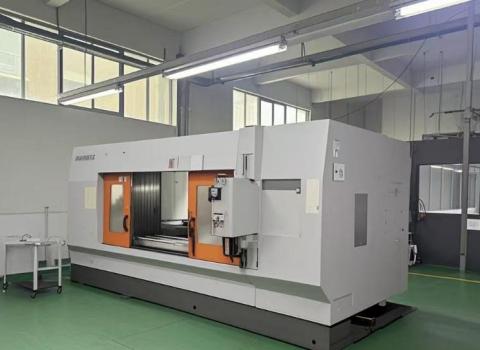

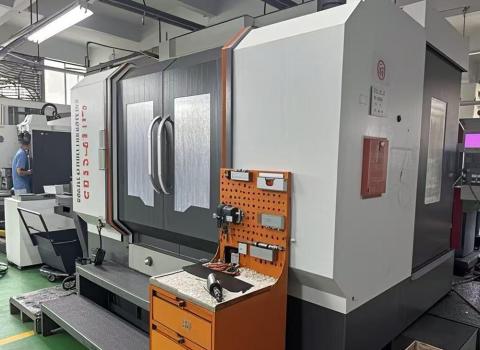

مراكز التشغيل ذات المحاور الخماسية
2المجموعة
مراكز التشغيل ذات المحاور الأربعة
2المجموعة

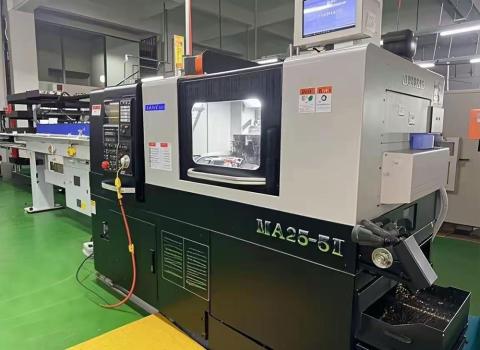

مخارط CNC
11المجموعة
CNC
| مواصفة الجهاز | |
| مراكز التشغيل ذات المحاور الخماسية | φ2-φ26 |
| مراكز التشغيل ذات المحاور الأربعة | φ2-φ20 |
| مخارط CNC | φ200 |
| CNC | 2050مم×500مم×400 مم |
| مراكز CNC ذات 5 وجوه | 1000مم×500mm×400مم |
منتجات الصفائح المعدنية الدقيقة هي مكونات مصنعة تنتج من صفائح معدنية رقيقة — عادة بسماكة 0.5 مم إلى 20 مم — من خلال عمليات تصنيع محكومة تشمل القطع بالليزر، التثقيب CNC، فرملة الضغط، اللحام، وتشطيب الأسطح. مصطلح "الدقة" يشير إلى تفاوتات الأبعاد المحكمة (عادة من ±0.05 مم إلى ±0.1 مم)، وتكرار متسق، وجودة سطح نظيفة تعتمد عليها عمليات التجميع في مرحلة ما بعد التيار.
في تشجيانغ جيافنغ، نصنع منتجات صفائح معدنية دقيقة باستخدام مراكز تشغيل بخمسة محاور، ومخارط CNC، ومعدات الطحن متعددة المحاور، مما يتيح هندسة معقدة لا يمكن للتصنيع التقليدي تحقيقها. كل منتج يخرج من مصنعنا معتمدا وجاهزا للدمج.
اختيار المادة المناسبة هو القرار الأهم في تصنيع صفائح المعادن الدقيقة. يقارن الجدول أدناه بين أكثر المواد شيوعا التي نعالجها، مما يساعدك على مطابقة المتطلبات الميكانيكية مع تطبيقك.
| المواد | قوة الشد | مقاومة التآكل | الوزن | النهاية النموذجية | الأفضل لـ |
|---|---|---|---|---|---|
| الفولاذ المقاوم للصدأ 304 | 515–720 ميغاباسكال | ممتاز | ثقيل | مصقولة، مصقولة، سلبية | معدات الطعام، الطب، الحاويات |
| الفولاذ المقاوم للصدأ 316 | 485–690 ميجا باسكال | المتفوق (أضاف مو) | ثقيل | تلميع كهربائي، مفرش | البحرية، الكيميائية، الصيدلانية |
| الفولاذ المدرفل على البارد (SPCC) | 270–370 ميغاباسكال | منخفض (يحتاج إلى طلاء) | ثقيل | طبقة البودرة، الرسم، التجميل | الألواح الهيكلية، الهيكل، الحوامل |
| الفولاذ المجلفن (GI) | 270–370 ميغاباسكال | جيد | ثقيل | طبقة بودرة، برايمر | الحاويات الخارجية، مكونات التكييف |
| ألمنيوم 5052 | 195–260 ميجا باسكال | جيد جدا | الضوء | الأكسد، الطلاء البودري | لوحات الطيران، الإلكترونيات، النقل |
| ألمنيوم 6061 | 276–310 ميجا باسكال | جيد | الضوء | أنودايس، طبقة شفافة | الأجزاء الهيكلية المصنعة، والمبددات الحرارية |
| كوبر C110 | 220–250 ميجا باسكال | معتدل | ثقيل | طلاء القصدير، التحول السلبي | قضبان الحافلات، الاتصالات الكهربائية، المبادلات الحرارية |
* القيم هي نطاقات دلالية؛ المواصفات النهائية تعتمد على السمك، والطبقة الجوية، وطريقة المعالجة.

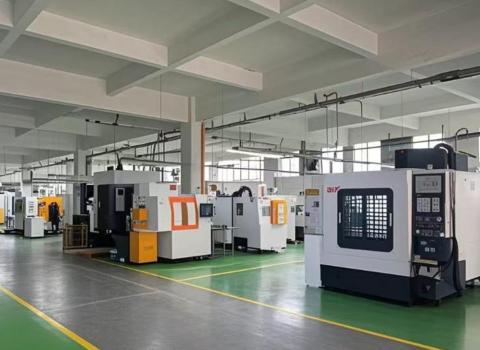

تدير جيافنغ ورشة CNC حديثة مهيأة خصيصا ل منتجات صفائح معدنية دقيقة. فيما يلي ملخص تقني لمعداتنا الرئيسية مع نطاقات تحمل قابلة للتحقيق.
| نوع المعدات | الكمية | نطاق العمل | تحمل المواقف | المواد المناسبة |
|---|---|---|---|---|
| مركز التشغيل الخماسي المحاور | 1 | φ2 – φ26 مم | ±0.005 مم | الفولاذ، الألمنيوم، النحاس، التيتانيوم |
| مركز التصنيع ذو المحاور الأربعة | 2 | φ2 – φ20 مم | ±0.008 مم | الفولاذ، الألمنيوم، البلاستيك |
| مخرطة CNC | 2 | حتى φ200 مم | ±0.01 مم | الفولاذ، الفولاذ المقاوم للصدأ، الألمنيوم |
| مركز CNC للمطحنة | 11 | 2050 × 500 × 400 مم | ±0.02 مم | جميع المعادن، المركبات |
| مركز CNC ذو 5 وجوه | — | 1000 × 500 × 400 مم | ±0.01 مم | الفولاذ، الألمنيوم، إنفار |
| قطع الليزر الليفي | — | حتى 20 مم فولاذ | ±0.05 مم | فولاذ كربوني، SS، ألمنيوم، نحاس |
| فرامل الضغط CNC | — | يصل طول إلى 3200 مم | زاوية انحناء ±0.3° | الفولاذ، الألمنيوم، المجلفن |
التحمل المعروض يمكن تحقيقه في ظروف الإنتاج العادية. تتوفر تسامحات أكثر إحكاما عند الطلب للتطبيقات الحرجة.
المعالجة السطحية المناسبة تطيل عمر المنتج، وتفي بالمتطلبات التنظيمية، وتمنحك منتجات صفائح معدنية دقيقة المظهر الذي يطلبه سوقك.
| نوع التشطيب | العملية | السماكة (ميكرومتر) | الحماية من التآكل | خيارات الألوان | التطبيقات الشائعة |
|---|---|---|---|---|---|
| طلاء البودرة | بخاخ كهروستاتيكي + معالجة بالفرن | 60–120 | ★★★★☆ | RAL / المخصص | الحاويات، الخزائن، الهياكل |
| الأكسدة (النوع الثاني) | الأكسدة الكهروكيميائية | 5–25 | ★★★☆☆ | شفاف، أسود، ذهبي، مخصص | أغلفة وألواح من الألمنيوم |
| الأكسدة الصلبة (النوع الثالث) | التصويد عالي التيار | 25–80 | ★★★★★ | طبيعي، أسود | الطيران، الدفاع، الأسطح التي تتآكل |
| طلاء الزنك | الطلاء الكهربائي | 5–25 | ★★★☆☆ | شفاف، كرومات أصفر | المثبتات، الحوامل، الموصلات |
| نيكل بدون كهرباء | الترسيب الكيميائي | 5–50 | ★★★★☆ | فضي لامع | قطع دقة، حماية EMC |
| الانتقال السلبي | حمام الحمض (الستريك / النيتريك) | — | ★★★★★ | ناتشورال إس إس | قطع SS الطبية والغذائية |
| الفرشاة + المعطف الشفاف | حزام كاشط + الورنيش | 5–15 | ★★☆☆☆ | الطبيعي / الساتان | الإلكترونيات الاستهلاكية، الألواح الزخرفية |
★ تشير التصنيفات إلى مستوى الحماية النسبية من التآكل تحت ظروف التعرض المتكافئة. يعتمد الأداء الفعلي على المادة الأساسية وبيئة التشغيل.
يعمل سير عمل منظم وموثق يضمن أن كل طلب — من نموذج أولي واحد إلى تشغيل 100,000 قطعة — يفي بالمواصفات ويسلم في الوقت المحدد.
قدراتنا في التصنيع تمتد عبر مجموعة واسعة من القطاعات التي لا يمكن فيها التفاوض على دقة الأبعاد والموثوقية وجودة السطح.
| صناعة | المعايير ذات الصلة | أنواع المنتجات النموذجية |
|---|---|---|
| الإلكترونيات / الاتصالات | IPC-A-600، RoHS، REACH | الهيكل، دروع EMC، حاويات لوحات الدوائر المطبوعة، الرفوف |
| الأجهزة الطبية | ISO 13485، FDA 21 CFR | حاويات المعدات الجراحية، صواني المعقمة، لوحات العدادات |
| السيارات | IATF 16949، PPAP | الحوامل، الدروع الحرارية، حاويات البطاريات، الهياكل الهيكلية |
| الطيران والفضاء | AS9100، NADCAP | الألواح الهيكلية، أبواب الوصول، المجاري، الحوامل |
| الطاقة / الطاقة | IEC 61439، UL 508A | حاويات التحويلات، أغلفة العاكس، إدارة الكابلات |
منتجاتنا الصفائح المعدنية الدقيقة هي جزء من منظومة كاملة للتصنيع والتكامل. تعرف على المزيد حول الخدمات التكميلية التي تقدمها تشجيانغ جيافنغ:
